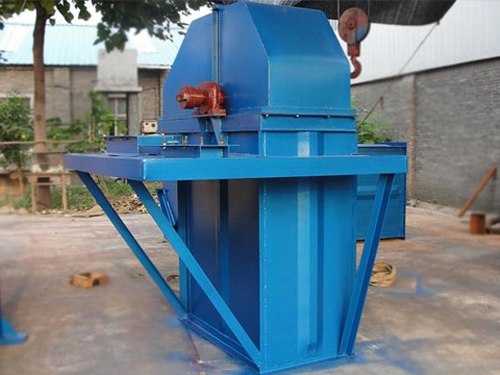

一、TD型斗式提升机的特点:
TD型斗式提升机是基于D型斗式提升机研制的新产品,与D型相比,具有规格多输送量大,提升高度高,运行平稳,寿命长等显著优点。其主要技术性能及参数符合(该标准等效,参照了标准和标准)
本提升机具有以下特点:
1、输送量大,相同斗宽的TD型与D型相比,输送量增大近一倍。
2、牵引件采用橡胶输送带具有较高的抗拉强度,使用寿命长。
3、整机结构简单、安装方便、便于调整、维修和保养。
4、牵引件为低合金园环链,经适当的热处理后,具有很高的抗拉强度,使用寿命长。
二、TD型斗提机结构型式:
(1)传动装置TD型斗提机的传动装置有两种形式,分别配有YZ型减速型或ZQ(YY)型减速器。YZ型轴装减速器直接套装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑,重量轻,而且其内部带有异型辊逆止器,逆止。该减速器噪声低,运转平稳,并随主轴浮动,可安装应力。
(2)TD型斗提机备有四种料斗:Q型(浅斗)、H型(弧底斗)、Zd型(中深斗)、Sd型(深斗)。
三、TD型斗提机技术性能:
斗提机型号 | TD100 | TD160 | TD250 | TD315 | ||||||||||
料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
输送量①,m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
料斗容积,L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
料斗运行速度,m/s | 1.4 | 1.4 | 1.6 | 1.6 | ||||||||||
滚筒转速,r/min | 67 | 67 | 61 | 61 |
