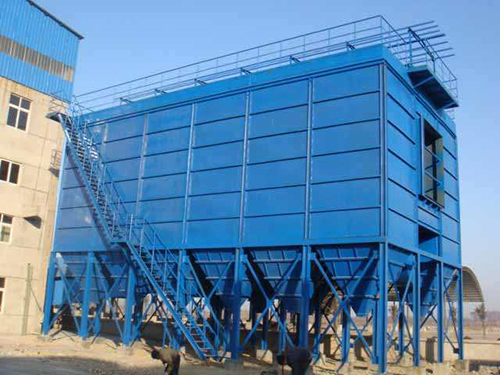

TFC、GFC、DFC型反吹风布袋除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。滤袋采用纺织的滤布或非纺织的毡制成,利用纤维织物的过滤作用对含尘气体进行过滤。
TFC、GFC、DFC型反吹风布袋除尘器的工作机理是含尘烟气通过过滤材料,尘粒被过滤下来,过滤材料捕集粗粒粉尘主要靠惯性碰撞作用,捕集细粒粉尘主要靠扩散和筛分作用。滤料的粉尘层也有的过滤作用。
TFC、GFC、DFC型反吹风布袋除尘器是分室循环反吹清灰。下进风、内滤式除尘器。适用于冶金、化工、建材、电力、粮食加工、机械等部门以及工业炉窑或锅炉,作为净化含尘浓度。
TFC、GFC、DFC型反吹风布袋除尘器处理粉尘的能力非常强,适合大面积的除尘和清灰,主要由上箱体,中箱体,含尘气体进气口入空门和下箱体这四部分组成,生产时按照行业标准制作,请广大用户放心使用。
TFC、GFC、DFC型反吹风布袋除尘器适用于电力、冶金、化工、粮食加工、建材、机械等部门以及工业炉窑或锅炉。布袋除尘器是一种颗粒为0.1μm以上,温度<260℃含尘气体。除尘器配有自动程序控制清灰电控系统,此系统具有反吹清灰自动监测功能。电控系统还具有手动清灰功能,为了调试维护检修和除尘系统连续运行。
TFC、GFC、DFC型反吹风布袋除尘器工作时含尘气体于切向进入过滤室上部空间,大颗粒和凝聚尘粒会在离心作用下沿筒臂落入灰斗,而小颗粒就会弥散于过滤室袋间空隙从而被袋阻挡,然后净化空气就会透过袋壁经花板上滤袋导口汇集到清洁室,再由它的通风机吸入到大气中。随着过滤工况的进行,粉尘附于布袋表面,滤袋阻留逐渐增加,当达到反吹风控制阻力上限时,由于反吹风布袋除尘器前后风管上的接口相连接的差压变送器发出的讯号自动启动反吹风机构来工作。具有足够量的反吹风气流由旋臂喷口吹入到滤袋的导口,阻挡过滤气流并改变袋内压力的工况,引起滤袋的振击,这样灰尘就会抖落到灰斗,旋臂转动就会对滤袋逐个反吹,当布袋的阻力降到了下限时候,反吹风机构就会自动停止工作了。
技术参数:
型号 | 滤袋数量(个) | 过滤面积(m2) | 过滤风速(米/分) | 风量(m3/h) | 阻力(Pa) | 外型尺寸(长×宽×高)(m) | 重量(t) | |
正压式 | TFC-5200 | 529 | 5200 | <1.0 | 312000 | 180-200 | 16.05×8.2×26.3 | 170 |
TFC-7800 | 888 | 7800 | 468000 | 23.85×8.2×26.3 | 240 | |||
TFC-10400 | 1184 | 10400 | 624000 | 16.05×16.4×26.3 | 310 | |||
TFC-13000 | 1480 | 13000 | 780000 | 23.85×16.4×26.4 | 380 | |||
TFC-15600 | 1776 | 15600 | 936000 | 31.65×16.4×26.3 | 450 | |||
负压式 | TFC-4000 | 448 | 4000 | 240000 | 11.1×15.6×24.8 | 240 | ||
TFC-6000 | 672 | 6000 | 360000 | 15.65×15.6×24.8 | 240 | |||
TFC-8000 | 860 | 8000 | 480000 | 20.2×15.6×24.8 | 320 | |||
TFC-10000 | 1120 | 10000 | 600000 | 24.7×15.6×24.8 | 400 | |||
TFC-12000 | 1344 | 12000 | 720000 | 29.25×15.6×24.8 | 480 | |||
GFC-280-4 | 336 | 1120 | 67200 | 7.64×3.647×15.31 | 38.8 | |||
GFC-280-5 | 420 | 1400 | 84000 | 9.58×3.647×15.30 | 42 | |||
GFC-280-6 | 504 | 1680 | 100800 | 11.52×3.647×15.16 | 50.26 | |||
GFC-280-8 | 672 | 2240 | 134400 | 7.64×7.29×15.36 | 63.98 | |||
GFC-280-10 | 840 | 2800 | 168000 | 9.58×7.29×15.36 | 72.12 | |||
GFC-280-12 | 1008 | 3360 | 201600 | 11.52×7.29×15.34 | 81.68 | |||
GFC-230-4 | 264 | 920 | 55200 | 7.64×3.05×15.08 | 36.4 | |||
GFC-230-5 | 330 | 1150 | 69000 | 9.58×3.05×15.08 | 47.2 | |||
GFC-230-6 | 396 | 1380 | 82800 | 11.53×3.05×15.8 | 54 | |||
GFC-230-8 | 528 | 1340 | 110400 | 7.64×5.9×15.08 | 61.2 | |||
GFC-230-10 | 660 | 2300 | 138000 | 9.58×5.9×15.08 | 67.4 | |||
GFC-230-12 | 792 | 2760 | 165600 | 11.52×5.9×15.08 | 74.9 | |||
GFC-140-4 | 160 | 560 | 33600 | 3.75×3.53×15.16 | 25 | |||
GFC-140-6 | 240 | 840 | 50400 | 5.70×3.53×15.16 | 38 | |||
GFC-140-8 | 280 | 1120 | 67200 | 7.64×3.53×15.16 | 50.7 | |||
GFC-140-10 | 320 | 1400 | 8400 | 9.58×3.53×15.16 | 63 | |||
GFC-140-12 | 480 | 1680 | 100800 | 11.52×3.53×15.16 | 75.7 | |||
GFC-83-6 | 144 | 498 | 29880 | 4.3×3.5×13.9 | 23.0 | |||
GFC-83-8 | 192 | 664 | 39840 | 5.64×3.5×13.9 | 30.7 | |||
GFC-83-10 | 240 | 830 | 49800 | 7.1×3.5×13.9 | 38.4 | |||
GFC-83-12 | 288 | 996 | 59760 | 11.5×3.5×13.9 | 47.3 | |||
DFC-6-524 | 152 | 524 | 31400 | ф4000×16140 | 18 | |||
DFC-3-180 | 52 | 180 | 10800 | ф2340×12480 | 10.86 | |||
DFC-3-126 | 52 | 126 | 7560 | ф2340×10680 | 9.66 | |||
DFC-3-80 | 52 | 80 | 4800 | ф2340×9030 | 8.08 | |||
DFC-2-103 | 30 | 103 | 6180 | ф1808×11406 | 6.1 | |||
DFC-2-73 | 30 | 73 | 4380 | ф1818×9606 | 5.4 | |||
DFC-2-45 | 30 | 45 | 2700 | ф1818×7905 | 4.5 |
